تله بخار فلوتری (Float Steam Trap) یکی از تجهیزات تخلیه و کنترل بخار در سیستم‌های بخار است که با استفاده از شناور (Float)، آب کندانس‌شده را از سیستم خارج می‌کند و هم‌زمان مانع خروج بخار زنده می‌شود. با ورود کندانس به داخل تله، شناور بالا آمده و شیر خروجی را باز می‌کند تا کندانس تخلیه شود؛ با کاهش سطح کندانس، شناور پایین آمده و شیر بسته می‌شود. این نوع تله بخار به‌دلیل تخلیه مداوم کندانس، عملکرد مناسب در بارهای مختلف و جلوگیری از هدررفت بخار، در تجهیزاتی مانند مبدل‌های حرارتی، خطوط بخار و تجهیزات صنعتی کاربرد دارد.
ارتباط با ما
از راه اندازی تا پشتیبانی
برای اجرای مطمئن و اصولی پروژه‌های تأسیساتی، روی تخصص و تجربه فیدار مبین ویستا حساب کنید.
برای دریافت مشاوره و اطلاعات بیشتر، با کارشناسان ما در ارتباط باشید.
ارسال درخواست مشاوره رایگان
تله‌بخار فلوتری چیست و چطور کار می‌کند؟
برای درک تله‌بخار فلوتری، اول باید بدانیم سیستم بخار چطور کار می‌کند. تصور کنید دستگاه‌های بزرگی در کارخانه‌ها داریم که با «بخار» کار می‌کنند (مثل اتوهای صنعتی یا دستگاه‌های گرمایشی). بخار، انرژی و گرما را با خودش می‌آورد. اما وقتی این بخار به دستگاه می‌رسد و گرمایش را تخلیه می‌کند، به‌تدریج خنک شده و دوباره به «آب» (کندانس) تبدیل می‌شود.
این آبِ باقی‌مانده، مثل یک «مزاحم» است؛ چون جلوی انتقال گرمای بیشتر را می‌گیرد و می‌تواند به لوله‌ها ضربه بزند. تله‌بخار فلوتری دقیقاً مثل یک «نگهبان هوشمند» است که کارش این است: آب را بیرون بیندازد و اجازه ندهد بخار فرار کند.
قانون توپ شناور
راز کارکرد این دستگاه قانون شناوری است که بر اساس آن یک گوی فلزی داخل یک محفظه فلزی قرار دارد . دقیقاً مشابه سیستمِ شناور در کولرهای آبی یا مخزن سیفون :
۱- وقتی آب جمع می‌شود:
آب (کندانس) وارد محفظه می‌شود، گویِ فلزی روی آب سوار شده و بالا می‌آید. بالا آمدنِ این
گوی باعث می‌شود دریچهٔ خروجی باز شود و آبِ اضافی به‌راحتی تخلیه شود.
۲- وقتی بخار می‌رسد:
آب تمام می‌شود و نوبت به بخار می‌رسد؛ چون بخار قدرت شناور کردن گوی را ندارد، گوی پایین
می‌ماند و دریچه بسته می‌شود تا بخار گرانبها در سیستم هدر نرود.
چرا به آن «فلوتری» می‌گوییم و چرا محبوب است؟
چون این تله‌بخار بر اساس «سطح» (شناور بودن روی آب) کار می‌کند، می‌تواند به‌صورت پیوسته و یکنواخت آب را تخلیه کند. برخلاف مدل‌های دیگر که ممکن است با ضربه و قطع و وصل کار کنند، با استفاده از این نوع تله بخار:
- – کمترین فشار به سیستم وارد می‌شود.
- – دستگاه‌های شما (مثل مبدل‌های حرارتی) همیشه پر از بخار داغ می‌مانند و هیچ‌وقت از آبِ سرد پر نمی‌شوند.
همچنین تله‌بخارهای فلوتری مدرن معمولاً یک تخلیه‌کنندهٔ هوای اتوماتیک (عنصر ترموستاتیکی) هم دارند؛ یعنی هوای محبوس‌شده در ابتدای راه‌اندازی را بدون هدر دادن بخار، خودبه‌خود خارج می‌کنند. همین سازهٔ مقاوم باعث می‌شود در برابر ضربه قوچ هم بسیار پایدار و مطمئن باشد.
تحلیل فنی عملکرد و مزیت‌ها
عملکرد تله‌بخار فلوتری بر پایهٔ دو مکانیزم مستقل اما مکمل بنا شده است که آن را به انتخابی ایده‌آل برای مبدل‌های حرارتی، کویل‌ها و یونیت هیترها تبدیل می‌کند. تله‌بخارهای مکانیکی ، که فلوتری یکی از آن‌هاست ، بر اساس اختلاف وزن مخصوص آب و بخار عمل می‌کنند و برخلاف تله‌بخارهای ترموستاتیکی و ترمودینامیکی، عملکردشان تحت‌تأثیر عوامل محیطی مثل باد یا عایق‌بندی قرار نمی‌گیرد.
مکانیزم شناور
این بخش به‌صورت پیوسته سطح کندانس راپایش می‌کند. به محض جمع شدن کندانس، شناور بالا رفته و از طریق اهرم، شیر تخلیه را باز می‌کند. این تخلیه مدولار باعث می‌شود شیر دقیقاً به اندازهٔ لازم باز شود و با توقف جریان کندانس، بسته شود.
تخلیه هوای ترموستاتیک
بزرگ‌ترین چالش در سیستم‌های بخار، قفل‌شدگی هوااست. هوا و گازهای غیرقابل تقطیر دمای مبدل را به‌شدت پایین می‌آورند. تله‌بخار فلوتری دارای یک المان ترموستاتیک مجزا است که در هنگام استارت سرد شده و تمام هوای محبوس را تخلیه می‌کند تا بخار به سرعت جایگزین آن شود و انتقال حرارت مختل نشود.
مزیت‌های عملیاتی
پایداری حرارتی
حذف یکنواخت کندانس باعث می‌شود دمای تجهیزات (مثل مبدل‌ها) همیشه دقیقاً روی دمای هدف باقی بماند
افزایش طول عمر شیرآلات
به دلیل عدم ایجاد ضربهٔ قوچ عمر مفید لوله‌کشی و شیرآلات پایین‌دست به‌طور چشمگیری افزایش می‌یابد.
عملکرد عالی در بارهای متغیر
تخلیهٔ پیوسته و متناسب با بار، این محصول را برای یونیت هیترها، مبدل‌های حرارتی و کویل‌ها به گزینهٔ اول تبدیل کرده است.
کاهش هزینه‌های نگهداری
طراحی مستحکم و مکانیزم‌های دقیق، نرخ خرابی را در سیکل‌های کاری سنگین به‌شدت کاهش می‌دهد.
مشاوره فنی با فیدار مبین ویستا
انتخاب تله‌بخار به عوامل متعددی مانند حداکثر فشار کاری (PMO)، ظرفیت تخلیه و نوع مبدل بستگی دارد؛ استفاده از تله‌بخار در فشاری بالاتر از PMO می‌تواند باعث بسته‌ماندن دائمی شیر و انباشت کندانس شود. انتخاب مدل اشتباه نیز به نشت بخار زنده (هدررفت انرژی) منجر می‌شود. کارشناسان فیدار مبین ویستا آماده‌اند تا با تحلیل شرایط عملیاتی خط تولید شما (فشار ورودی، فشار خروجی و بار سیستم)، مناسب‌ترین مدل را پیشنهاد دهند.

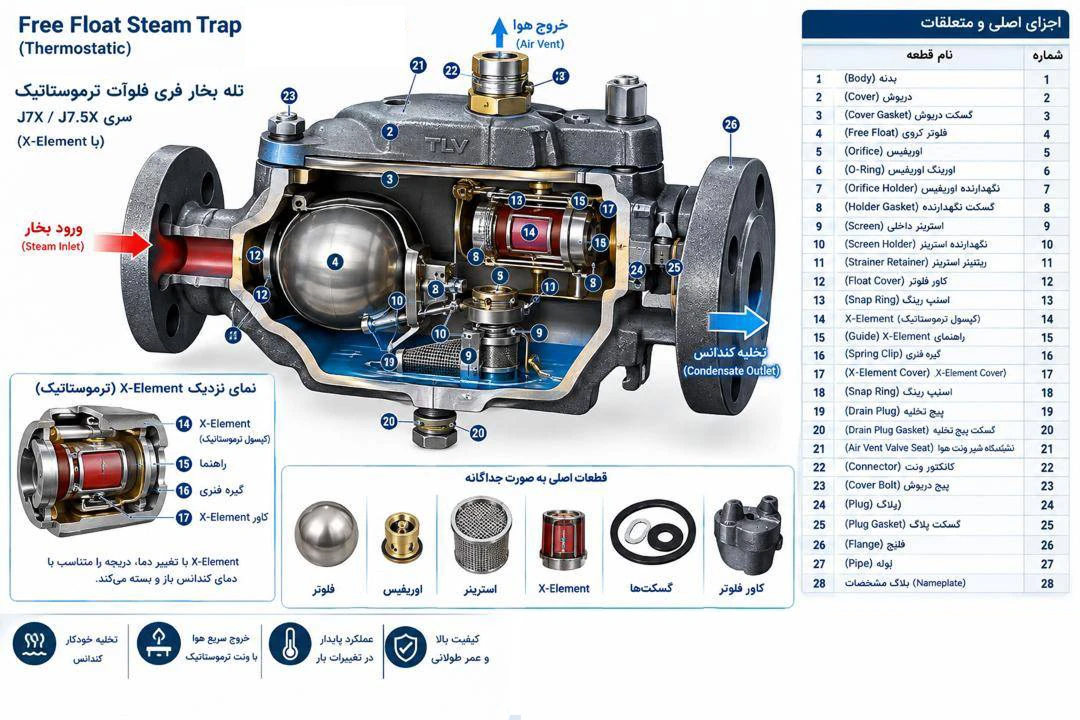

اجزای تشکیل‌دهنده
وقتی بدانید تله‌بخار فلوتری از ترکیب این ۵ بخش مستقل تشکیل شده، متوجه می‌شوید که در صورت خرابی یا استهلاک، نیازی به تعویض کل دستگاه نیست و با دسترسی به قطعات یدکی (مانند سیت و شیر یا المنت)، می‌توان عمر مفید تجهیز را تا سال‌ها تمدید کرد. متخصصین ما در فیدار مبین ویستا، علاوه بر تأمین دستگاه، مشاورهٔ لازم برای «سرویس و نگهداری» همین قطعات را نیز ارائه می‌دهند.
بدنه (Body & Cover)
محفظهٔ اصلی که فشار کاری سیستم را تحمل می‌کند. این بخش معمولاً از استنلس استیل ، چدن نشکن یا فولاد کربنی ساخته می‌شود تا در برابر شوک‌های حرارتی و فشار بالا مقاوم باشد.
شناور (Floater)
قلب تله‌بخار؛ یک گوی توخالی (معمولاً از جنس استنلس استیل) که نسبت به سطح کندانس بسیار حساس است. شناور با بالا و پایین رفتن، دستور باز و بسته شدن شیر اصلی را صادر می‌کند.
مکانیزم شیر و سیت (Valve & Seat)
وظیفهٔ کنترل خروج کندانس بر عهدهٔ این بخش است .اگر کیفیت ماشین‌کاری سیت (نشیمنگاه) و شیر دقیق نباشند، نشت بخار زنده رخ داده و انرژی هدر می‌رود.
ایرونت ترموستاتیک (Thermostatic Air Vent)
یک کپسول حساس به دما که کاملاً مستقل از شناور عمل می‌کند. وظیفهٔ اصلی آن تخلیه هوا و گازهای غیرقابل‌تقطیر در لحظهٔ استارت‌است.
اهرم‌بندی (Leverage Mechanism)
رابطی که حرکت شناور را به شیر اصلی منتقل می‌کند. طراحی مهندسیِ این اهرم باعث می‌شود حتی با نیروی کمِ شناور، شیر اصلی با قدرت باز و بسته شود.
