تله بخار چیست؟
همه چیز درباره تله بخار ، چگونه ازهدررفت انرژِی در موتورخانه جلوگیری کنیم؟
تله بخار چیست و دقیقا چه کاری انجام می دهد ؟
تله بخار یا استیم ترپ یک شیراتوماتیک خودکار است که در مسیر خطوط انتقال بخار نصب میشود و یکی از عناصر بسیار مهم در مدیریت بخار و کندانس محسوب میشود و از فرار بخار و اتلاف انرژِی ممانعت میکند و به استفاده از گرمای نهان آب کمک میکند.
وظیفه اصلی و حیاتی آن جداسازی هوشمندانه کندانس (آب حاصل از تقطیر بخار) از بخار زنده و تخلیه آن از سیستم میباشد . به همین دلیل در تجهیزاتی که سیالات فرایندی شان بخار است استفاده میشود.
مهمترین کاربرد یک تله بخار
تخلیه کندانس
وقتی بخار گرمای خود را در تجهیزات (مثل مبدل حرارتی یا رادیاتور) از دست میدهد، به مایع تبدیل میشود که به آن کندانس میگویند. اگر این مایع که به صورت دوفازی باشد (آب و بخار) در لوله ها باقی بماند:
- با عث ایجاد ضربه قوچ ( water Hammer ) میشود که میتواند به لوله ها آسیب برساند
- باعث خوردگی لوله ها میشود
- باعث کاهش شدید انتقال حرارت میشود ، چون آب مثل یک عایق عمل میکند و اجازه نمیدهد بخار گرمای خود را منتقل کند. این امر منجر به اتلاف انرژی و کاهش راندمان سیستم میشود. تله بخار با تولید کندانس کامل، از این آسیب ها جلوگیری میکند.
جلوگیری از خروج بخار زنده (Steam)
این همان جایی است که اهمیت تله بخار مشخص میشود. تله بخار باید به گونه ای طراحی شده باشد که فقط اجازه خروج به آب بدهد و مانع از عبور بخار زنده شود.
اگر بخار از تله بخار خارج شود، انرژی حرارتی گران قیمتی که برای تولید آن هزینه سوخت و برق پرداخت شده است مستقیما هدر می رود.

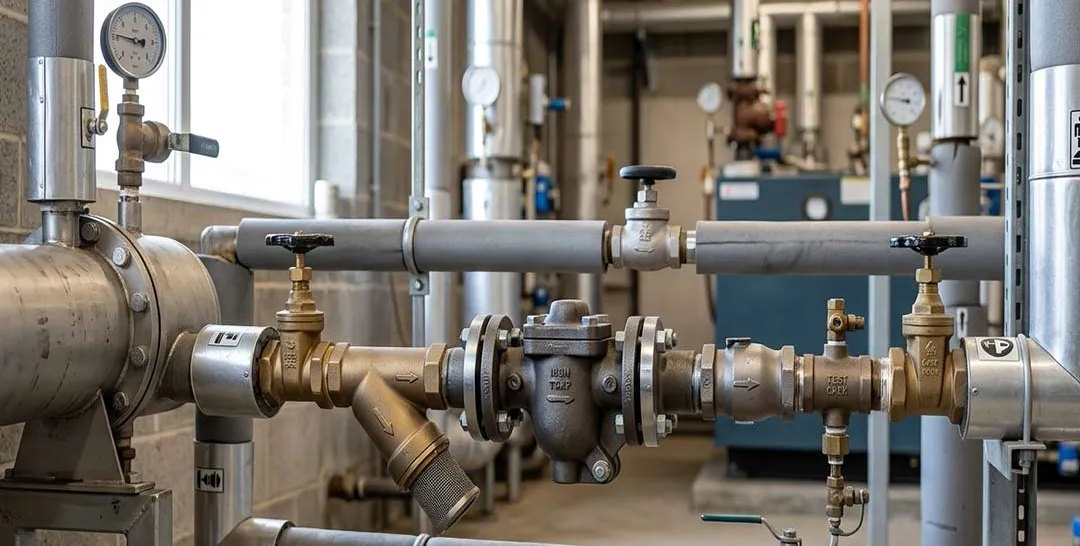

trap
ارتباط با ما
از راه اندازی تا پشتیبانی
برای اجرای مطمئن و اصولی پروژههای تأسیساتی، روی تخصص و تجربه فیدار مبین ویستا حساب کنید.
برای دریافت مشاوره و اطلاعات بیشتر، با کارشناسان ما در ارتباط باشید.
ارسال درخواست مشاوره رایگان
موارد مهم در انتخاب تله بخار
نوع سیال، فشار و دمای بخار، مقدار کندانسی که تولید میشود و شرایط محیطی همگی در انتخاب تله بخار مناسب دخیل هستند.
کاهش راندمان، قفل شدن تله بخار وهدر رفتن بخار همگی مشکلات ناشی از خرید تله بخار بی کیفیت است.
چرا باید تله بخار استاندارد داشته باشیم :
کاهش چشمگیر هزینههای انرژی
بخار، گرانترین حامل انرژی در صنعت است. تله بخار با جلوگیری از نشت بخار زنده (steam leakage) انرژی ارزشمند بخار در سیستم را نگه میدارد و از هدر رفت سوخت دیگ بخار جلوگیری میکند. هزینه خرید یک تله بخار با کیفیت، معمولا در عرض چند ماه از طریق کاهش هزینههای سوخت دیگ بخار تامین میشود.
افزایش طول عمر تجهیزات و ایمنی سیستم
با جلوگیری از ضربه قوچ هزینههای تعمیر و نگه داری سیستم کاهش مییابد و همچنین با حذف آب و بخار از خوردگی داخل لولهها و تشکیل لایههای رسوبی ناشی از ماندن آب در سیستم و فرسایش زودرس تجهیزات جلوگیری میکند.
بهبود راندمان انتقال حرارت
بخار برای انتقال حرارت به فرآ یند (مثلا در یک خشک کن یا مبدل حرارتی) باید در تماس مستقیم با دیوارهها باشد. لایه آب کندانس به صورت عایق عمل کرده و مانع رسیدن حرارت میشود. در نتیجه با تخلیه سریع کندانس توسط تله بخار، تجهیزات با حداکثر توان حرارتی کار میکنند و فرآیند تولید سریع انجام میشود و راندمان دستگاههای تولیدی بالا میرود.
